Debitare Laser și Îndoire Tablă la Abkant: Ghid Tehnic Complet

Orice piesă metalică din tablă trece, de regulă, prin două etape esențiale: debitarea laser, care croiește forma plană a reperului, și îndoirea la abkant, care îi dă volumul și geometria finală. Înțelegerea corectă a acestor două procese ajută la evitarea rebuturilor, la reducerea costurilor de producție și la alegerea unui furnizor capabil să livreze piese conforme cu desenul tehnic, chiar de la primul lot.

Cum funcționează debitarea laser

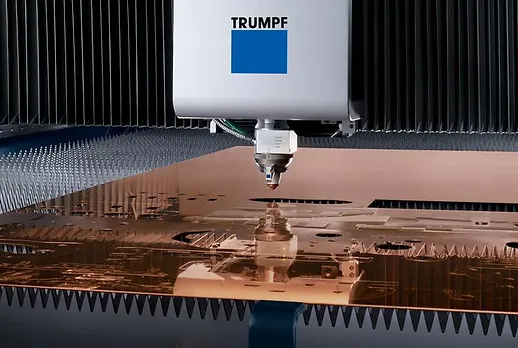

Debitarea laser folosește un fascicul concentrat de lumină, direcționat printr-un cap optic mobil controlat de un sistem CNC, pentru a topi și a evacua materialul metalic de-a lungul unui contur programat digital. Instalațiile actuale, echipate cu laser cu fibră optică, au înlocuit aproape complet variantele mai vechi cu CO2, întrucât consumă mai puțină energie, au un randament mai bun pe metalele reflectorizante (aluminiu, alamă, cupru) și necesită mai puține intervenții de întreținere.

Trei elemente definesc calitatea unei debitări laser:

1. Puterea instalației — determină grosimea maximă de material care poate fi tăiată eficient, fără a compromite viteza sau calitatea muchiei.
2. Parametrii de tăiere — viteza capului, presiunea gazului asistent (oxigen, azot sau aer comprimat) și focalizarea fasciculului trebuie ajustate pentru fiecare tip și grosime de material.
3. Programarea traseului (CAM) — ordinea de tăiere și punctele de start influențează direct precizia dimensională și riscul de deformare termică a piesei.

Rezultatul unei debitări laser corect executate este o piesă cu muchii curate, fără bavuri semnificative și cu abateri dimensionale de ordinul zecimilor de milimetru — suficient de precise pentru majoritatea aplicațiilor industriale, fără operații ulterioare de rectificare.

Ce materiale și grosimi pot fi debitate

Debitarea laser cu fibră optică prelucrează eficient oțelul carbon, oțelul inoxidabil și aluminiul, în grosimi care variază, în funcție de puterea sursei, de la câteva zecimi de milimetru până la 20-25 mm pentru oțel carbon. Pentru inox și aluminiu, grosimea maximă recomandată este de regulă mai mică, din cauza conductivității termice și a reflexivității diferite a acestor materiale.

Îndoirea tablei la presa abkant: de la desen 2D la piesă 3D

Odată tăiată, tabla plană devine o piesă tridimensională prin îndoire la abkant — un proces în care presa hidraulică sau electrică, dotată cu o matriță superioară (poanson) și o matriță inferioară (V-block), aplică o forță controlată pentru a forma unghiul dorit.

Ceea ce diferențiază o îndoire de calitate de una defectuoasă nu este doar presa în sine, ci modul în care sunt gestionate variabilele procesului:

• Raza de îndoire — trebuie corelată cu grosimea tablei pentru a evita fisurarea materialului în zona de îndoire.
• Direcția fibrei materialului — laminarea tablei influențează rezistența la îndoire; o îndoire perpendiculară pe direcția fibrei reduce riscul de crăpare.
• Arcuirea elastică (springback) — orice material metalic „revine” parțial după îndoire; operatorii experimentați și sistemele CNC moderne compensează automat acest efect, pentru a obține unghiul exact cerut în desen.
• Secvența de îndoire — pentru piese cu îndoiri multiple, ordinea operațiilor decide dacă matrița mai poate accesa zonele rămase de îndoit, fără coliziune cu pereții deja formați.

Presele abkant cu control numeric permit programarea directă a secvenței de îndoire pe baza modelului 3D al piesei, ceea ce reduce timpul de pregătire (setup) și crește repetabilitatea pe serii mari de producție.

Toleranțe realiste la îndoirea tablei

O presă abkant CNC bine calibrată obține, în condiții normale de producție, abateri unghiulare de aproximativ ±0,5 grade și abateri dimensionale între laturile îndoite de ordinul a ±0,2-0,3 mm, în funcție de grosimea și tipul materialului. Aceste toleranțe trebuie discutate încă din faza de proiectare, mai ales pentru piesele care se asamblează cu alte componente sudate sau șuruite.

Cum influențează proiectarea piesei costul și calitatea execuției

Multe probleme apărute la debitare sau la îndoire își au originea în faza de proiectare, nu în producție. Câteva reguli simple, aplicate din stadiul de desen tehnic, reduc semnificativ riscul de rebut:

• Poziționarea găurilor și a decupajelor la o distanță suficientă de linia de îndoire, pentru a evita deformarea acestora.
• Alegerea razei de îndoire minime recomandate pentru grosimea și tipul de material folosit.
• Evitarea geometriilor care blochează accesul matriței abkant în zonele deja îndoite.
• Standardizarea grosimilor de tablă folosite într-un ansamblu, pentru a reduce numărul de schimbări de sculă și de reglaje pe utilaj.

Un furnizor experimentat semnalează aceste aspecte încă din faza de analiză a desenului, înainte de lansarea în producție, economisind timp și material pe termen lung.

Criterii pentru alegerea unui furnizor de debitare laser și îndoire tablă

Atunci când selectați un partener pentru aceste procese, câteva criterii fac diferența între o colaborare eficientă și una plină de rebuturi și întârzieri:

• Capacitatea utilajelor — puterea instalației laser și forța de presare a abkantului trebuie să corespundă grosimilor și dimensiunilor pieselor dumneavoastră.
• Compatibilitatea cu fișierele tehnice — furnizorul trebuie să lucreze direct cu formate DWG, DXF sau STEP, fără conversii care pot introduce erori.
• Control dimensional documentat — verificarea piesei cu instrumente de măsură calibrate, nu doar „din vedere”.
• Timp de răspuns pentru oferte și pentru producție — un furnizor care oferă termene clare și le respectă reduce riscurile din lanțul de producție al clientului.
• Flexibilitate pentru volume variabile — de la un prototip unicat la o serie de mii de piese identice, fără costuri disproporționate pentru seriile mici.

Întrebări frecvente

Care este diferența dintre debitarea laser și tăierea cu plasmă? Debitarea laser oferă o precizie și o calitate a muchiei net superioare tăierii cu plasmă, în special pe grosimi mici și medii, dar tăierea cu plasmă poate fi mai eficientă economic pe table foarte groase.

Ce este springback și de ce este important la îndoirea tablei? Springback este tendința naturală a metalului de a reveni parțial spre forma inițială după îndoire. Neglijarea acestui efect duce la unghiuri incorecte; presele CNC moderne îl compensează automat pe baza tipului de material.

Pot fi debitate și îndoite piese cu geometrie complexă, cu multiple unghiuri? Da, cu condiția ca proiectarea să respecte razele minime de îndoire și accesul matriței la fiecare linie de îndoire, iar secvența de operații să fie planificată corect.

Cât de rapid se poate trece de la desen tehnic la piesă finită? Cu un flux digital integrat (CAD → CAM debitare → programare abkant), timpul de la fișierul tehnic la piesa fizică se reduce considerabil, mai ales pentru piese fără scule sau matrițe dedicate.

Un flux de producție care combină debitarea laser de precizie cu îndoirea corectă la abkant reprezintă baza oricărei piese metalice de calitate — de la un prototip unicat până la producția de serie.
